    „Magnetom Vida“
    Komplettverkleidungslösung eines Kernspintomographen
    Siemens Healthcare GmbH
    „ARTIS Pheno“
    Komplettverkleidung eines Roboters
    Siemens Healthcare GmbH
    „Somatom Force“
    Verkleidung eines Computertomographen mit Beleuchtungselementen
    Siemens Healthcare GmbH
    „Sagi Nova“
    Verkleidung eines Therapiegerätes
    „Somatom Definition Flash“
    Verkleidung eines Computertomographen
    Siemens Healthcare GmbH
    „MAGNETOM Skyra FIT“
    Komplettverkleidung eines Kernspintomographen
    Siemens Healthcare GmbH
    „Magnetom Verio 3T“
    Komplettverkleidungslösung eines Kernspintomographen
    Siemens Healthcare GmbH

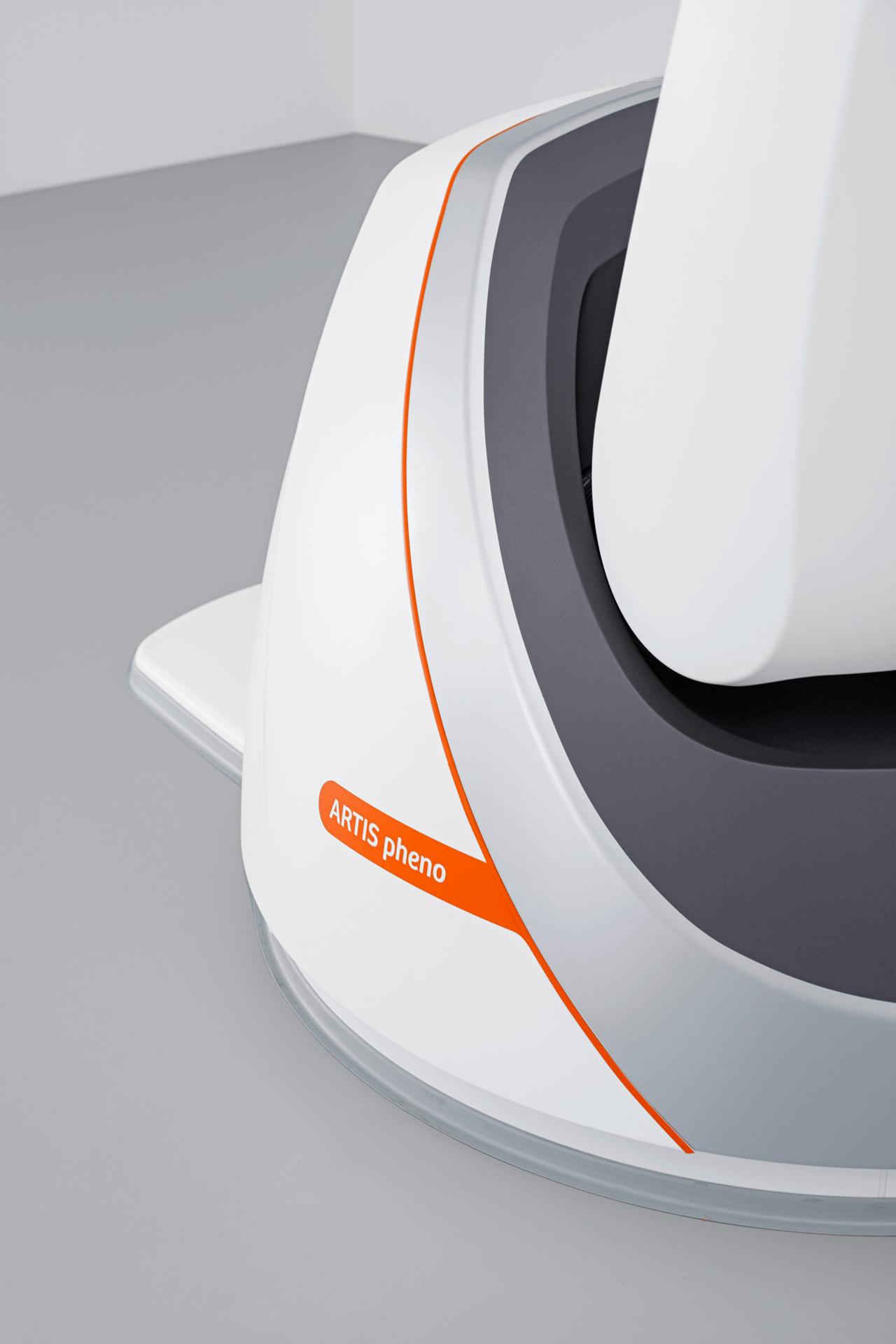

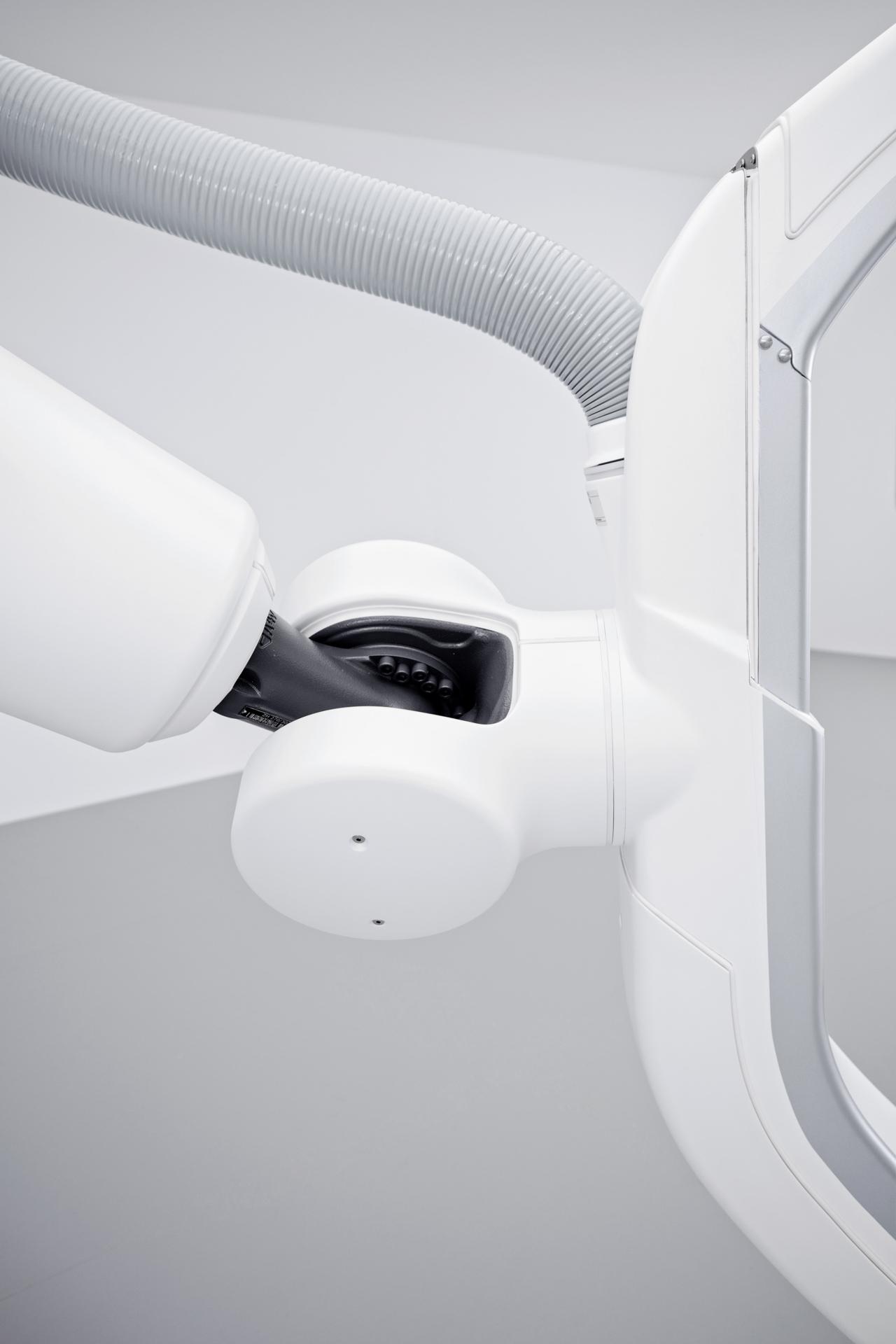

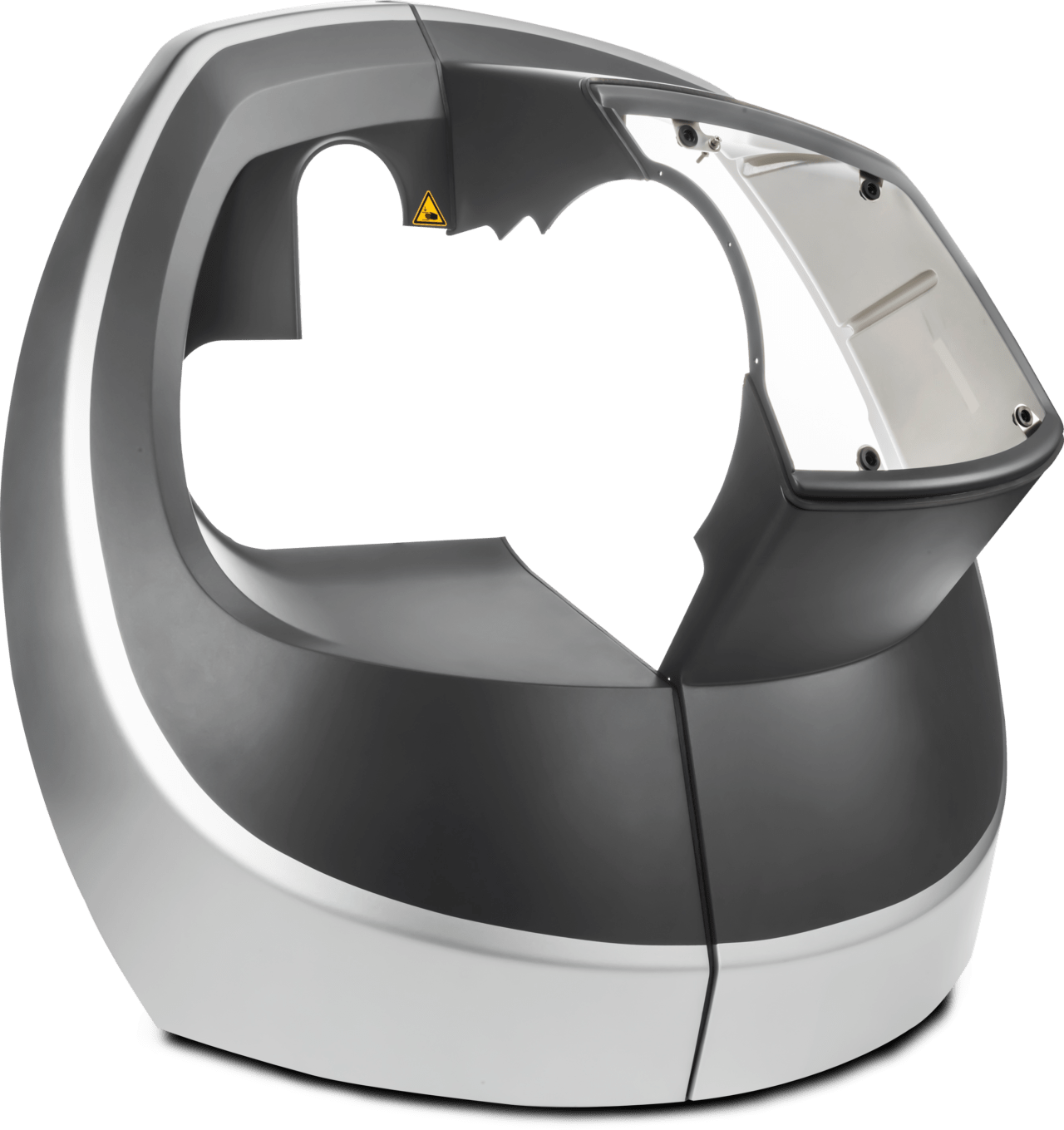

    ARTIS pheno

    Komplettverkleidung eines Roboters

    Projektumfang

    Entwicklung, Prototyping und Serienproduktion der gesamten Verkleidungsbaugruppe des ARTIS pheno-Robotersystems inkl. der mechanischen Unterbaugruppe.

    Anforderungen

    • Hohe mechanische Belastungen
    • Chem. Beständigkeiten gegen Reinigungsmittel
    • Biokompatibilität
    • Anti-mikrobielle Oberflächen
    • Brandschutz nach UL 94 V-0
    • Drei-Farb-Lackierung plus Siebdruck
    • Unterkonstruktion und Verkleidung muss dauerhaft die Kinematik und die dynamischen Bewegungen des Roboters überdauern

    Highlights des Projektes

    Mechanische Anforderungen und Design

    Die Inhouse-Entwicklungsabteilung von Hombach entwickelte und konstruierte die komplette Unterkonstruktion zur Anbindung von mehr als 12 Verkleidungsbaugruppen.

    Ebenso anspruchsvoll wurden die Designwünsche mit drei nebeneinander liegenden Farblackierungen in unterschiedlichen Oberflächenstrukturierungen inkl. Siebdruck realisiert.


    Leistungsspektrum

    Entwicklung und Konstruktion diverser Unterbaubaugruppen aus Edelstahl und Aluminium und Berücksichtigung der dynamischen Bewegungen und der Kinematik des Roboters.

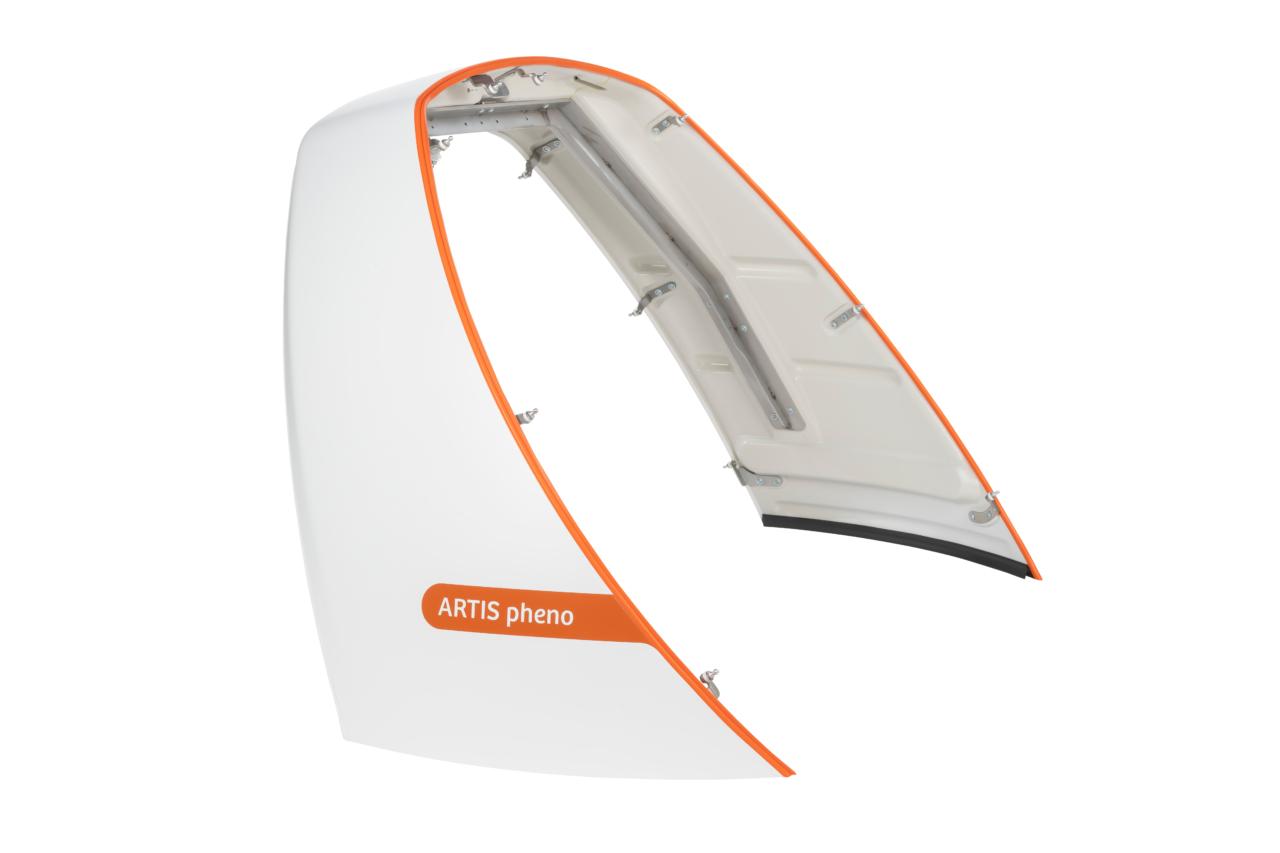

    Entwicklung und Konstruktion aller Verkleidungsteile, Anbindungskomponenten und Dichtungen in diversen Fertigungstechnologien (Twin-Sheet, GFK, Druckguß, Spritzguß, PU-Weichschaum sowie Laser-/Kant-, Druckguß-, Drehteilen und diversen Extrusionsprofilen).

    1:1-Prototyping der gesamten Baugruppe für Verbau- und Kollisionstests.

    Serienfertigung inkl. Sourcing aller Komponenten und Baugruppenmontage zur Lieferung der kompletten Verkleidung.

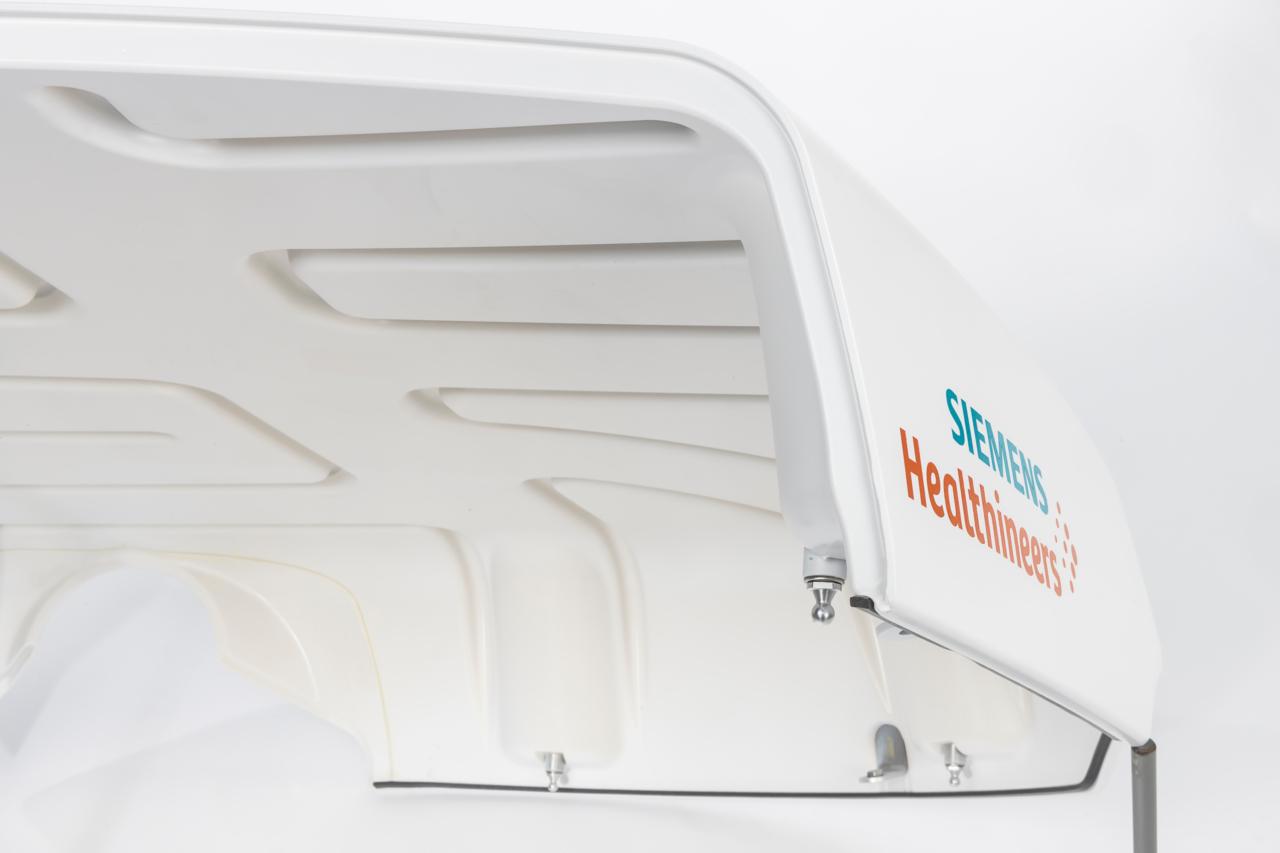

    Alle Bauteile werden inhouse mit einem anti-mikrobiellen Strukturlack beschichtet. Teilweise werden matte und hochglänzende Akzentfarben auflackiert und per Siebdruck Beschriftung und Logos ergänzt.




    Alle gezeigten Produkte und Teile in unserem Showroom stellen einen kleinen Teil unserer umgesetzten Projekte dar. Gerne prüfen wir für Sie jederzeit kostenfrei Ihre Projekte auf Machbarkeit und Wirtschaftlichkeit bzw. können Ihnen Empfehlungen für passende Technologien aussprechen.
